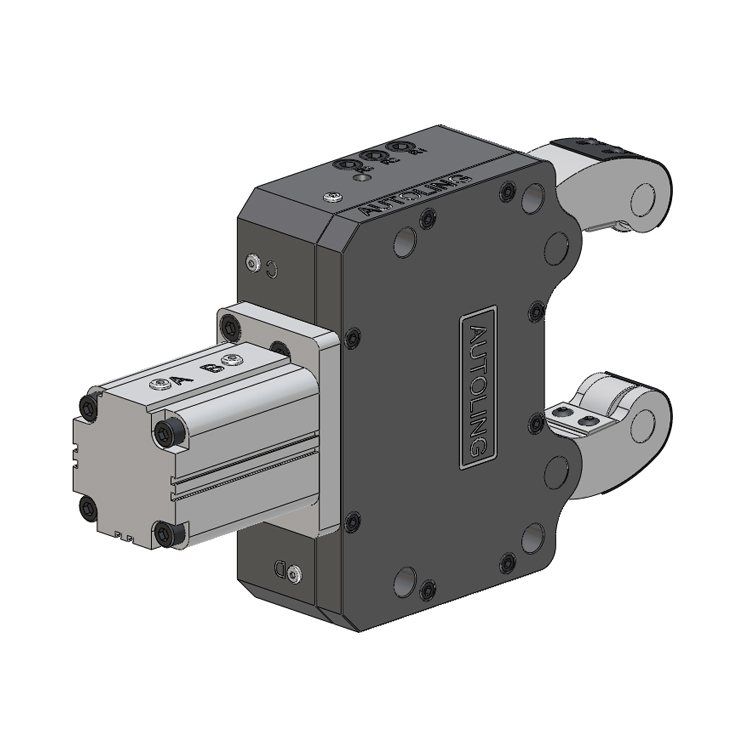

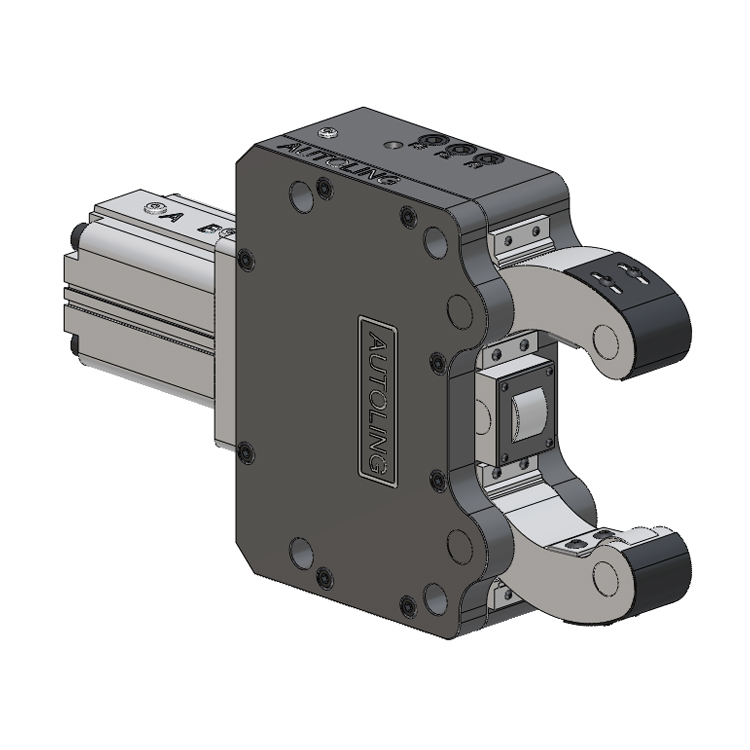

自動定心氣壓缸，小體積、高速度、高精密，可與機械手匹配安裝，便于自動化生產(chǎn)線大批量使用，提高生產(chǎn)線自動化效率，可非標定制。
排水和壓縮空氣接口 G1/8” 氣缸接口為 G１/4
*保留技術(shù)更改
*如需更詳細信息請索取圖紙

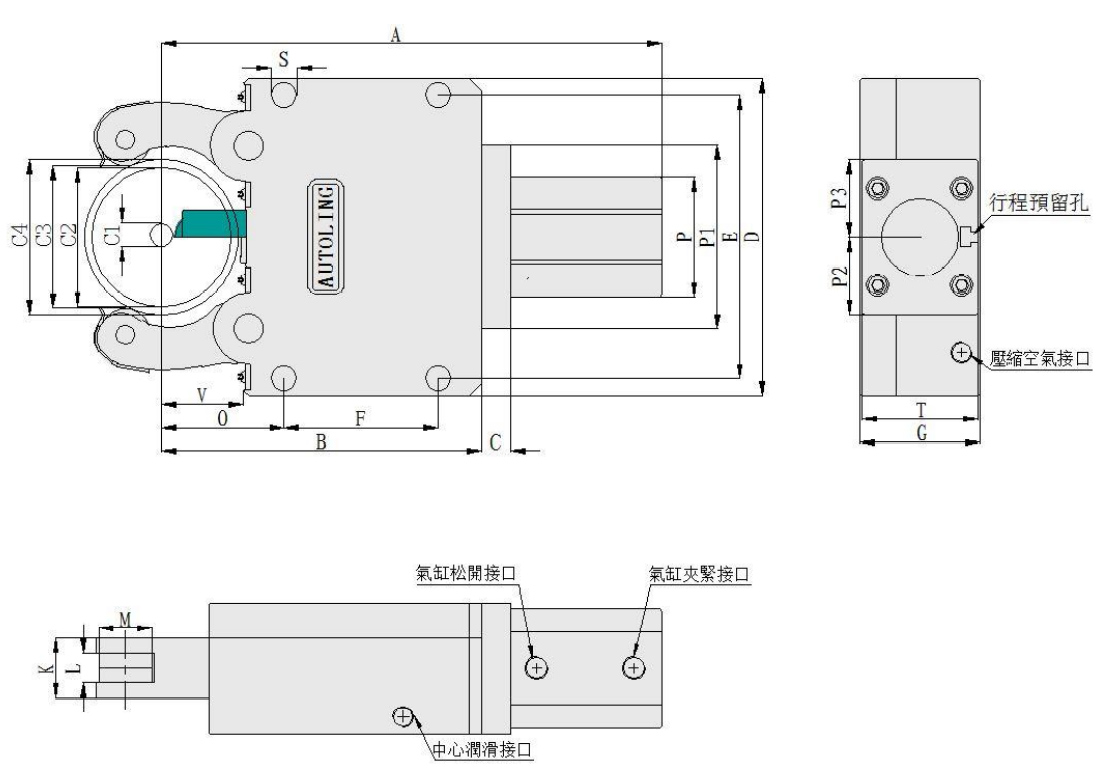

| AUTOLING型號尺寸 | SAP-432 | SAP-850 | SAP-1062 | SAP-12102 | |
| 最小夾持直徑 | C1 | 4 | 8 | 10 | 12 |
| 最大夾持直徑 | C2 | 32 | 50 | 62 | 102 |
| 最大開口(不含防護罩) | C3 | 34 | 52 | 65 | 106 |
| 最大開口(含防護罩) | C4 | 32 | 105 | 63 | 104 |
| A | 170 | 209 | 229 | 306 | |
| B | 90 | 120 | 135 | 197 | |
| C | 40 | 15 | 15 | 14 | |
| D | 120 | 120 | 135 | 205 | |
| E | 76 | 105 | 118 | 186 | |
| F | 40 | 55 | 64 | 85 | |
| G | 35 | 48 | 55 | 70 | |
| O | 32 | 45 | 51 | 69.5 | |
| 手臂厚度 | K | 12 | 18 | 25 | 35 |
| 滾輪厚度 | L | 6 | 7 | 12 | 19 |
| 滾輪直徑 | M | 13 | 17 | 19 | 35 |
| P | 40 | 47 | 47 | 68 | |
| P1 | - | 47 | 54 | 100 | |
| P2 | 20 | 24.5 | 28 | 34 | |
| 固定螺栓 | P3 | 20 | 22.5 | 26 | 34 |
| S | 7 | 9 | 11 | 14 | |
| T | 30 | 45 | 53 | 68 | |
| V | 25 | 32 | 37 | 54 | |
| 活塞面積 | cm2 | 4.9 | 8 | 12.5 | 19.5 |
| 操作氣壓 最小/最大 | bar | 2/6 | 2/6 | 2/6 | 2/6 |
| 滾輪最大夾緊力 | dan | 18 | 25 | 25 | 40 |
| 滾輪最大圓周線速 | m/min | 300 | 850 | 850 | 700 |
| 定心精度 | mm | 0.02 | 0.02 | 0.02 | 0.02 |
| 重複定位精度 | mm | 0.008 | 0.005 | 0.005 | 0.008 |
| 重量 | kg | 3.5 | 5 | 7 | 12 |
*可根據(jù)客戶要求非標定制*
