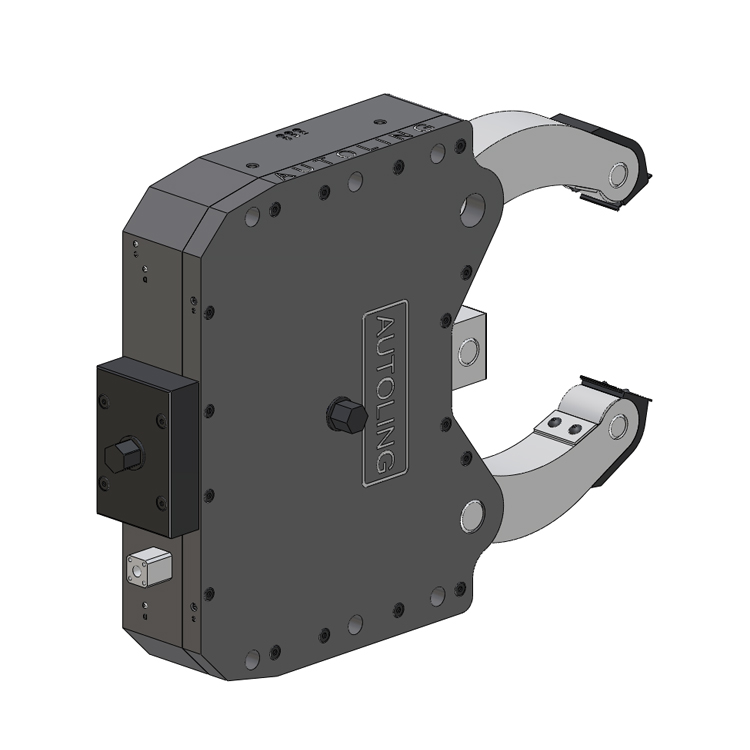

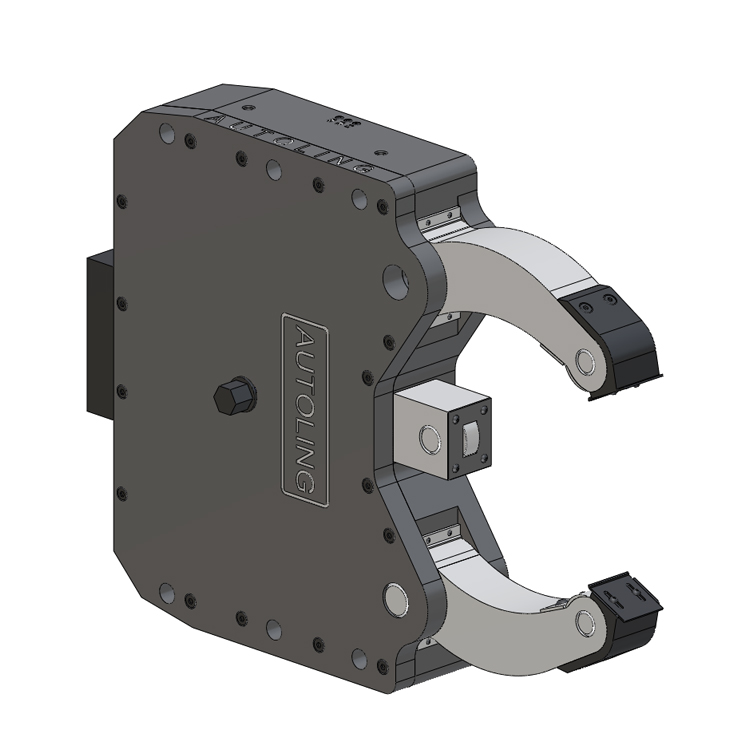

精密手動調節，三爪自動定心，加持薄壁件不易變形，可按客戶加工要求定制，可為滾輪式夾持或磨塊式夾持，適用非自動化批量件及薄壁零件的精密生產加工。
排水和壓縮空氣接口 G 1/4” 潤滑接口為 G 1/8”
*保留技術更改
*如需更詳細信息請索取圖紙

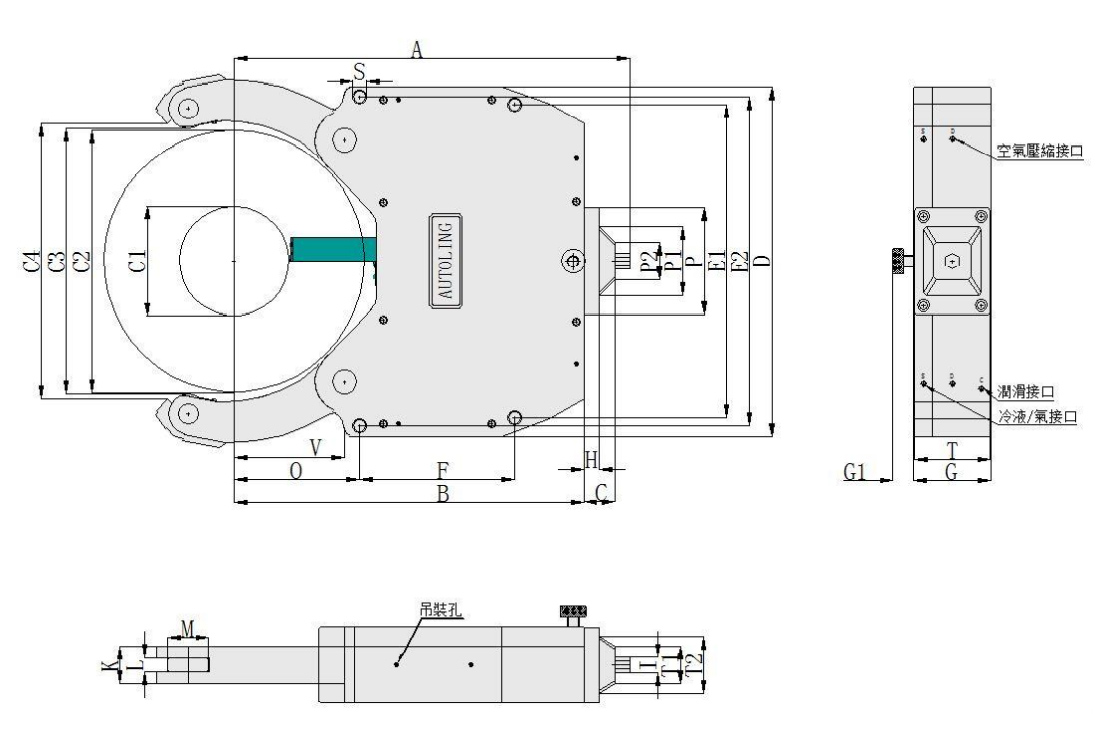

| AUTOLING型號尺寸 | HCH-4 | HCH-5 | HCH-6 | HCH-7 | HCH-8 | HCH-10 | |
| 最小夾持直徑 | C1 | 30 | 45 | 120 | 200 | 230 | 600 |
| 最大夾持直徑 | C2 | 245 | 310 | 460 | 530 | 630 | 1050 |
| 最大開口（不含防護罩） | C3 | 248 | 322 | 462 | 550 | 640 | 1060 |
| 最大開口（含防護罩） | C4 | 246 | 318 | 462 | 548 | 636 | 1058 |
| A | 496 | 570 | 784 | 900 | 1040 | 1631 | |
| B | 448 | 510 | 709 | 815 | 950 | 1466 | |
| C | 48 | 60 | 75 | 85 | 95 | 165 | |
| D | 405 | 440 | 680 | 710 | 900 | 1500 | |
| E | 365 | 400 | 610 | 650 | 810 | 1440 | |
| F | 240 | 270 | 330 | 440 | 450 | 310 | |
| G | 110 | 145 | 150 | 162 | 190 | 310 | |
| 手臂厚度 | K | 60 | 75 | 75 | 82 | 100 | 306 |
| 滾輪厚度 | L | 25 | 29 | 29 | 32 | 32 | 210 |
| 滾輪直徑 | M | 52 | 62 | 80 | 100 | 100 | 220 |
| 固定螺絲孔徑 | S | 23 | 23 | 27 | 27 | 35 | 39 |
| T | 105 | 143 | 148 | 162 | 188 | 276 | |
| 滾輪最大圓周線速 | m/min | 715 | 700 | 685 | 570 | 570 | 200 |
| 整個范圍內定心精度 | mm | 0.04 | 0.06 | 0.06 | 0.07 | 0.07 | 0.08 |
| 重復精度 | mm | 0.007 | 0.01 | 0.01 | 0.02 | 0.03 | 0.04 |
| 重量 | kg | 85 | 135 | 360 | 875 | 1135 | 2650 |
*可根據客戶要求非標定制*
