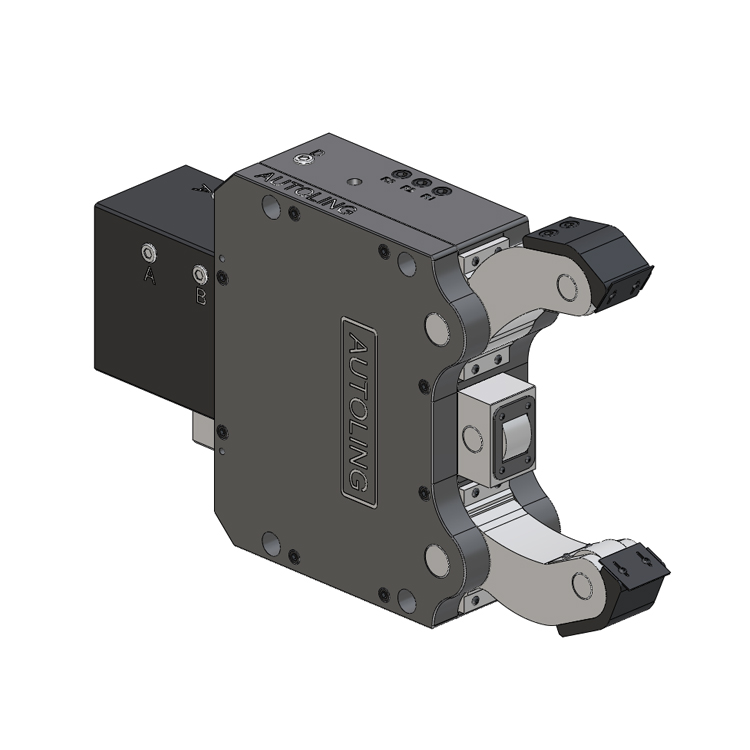

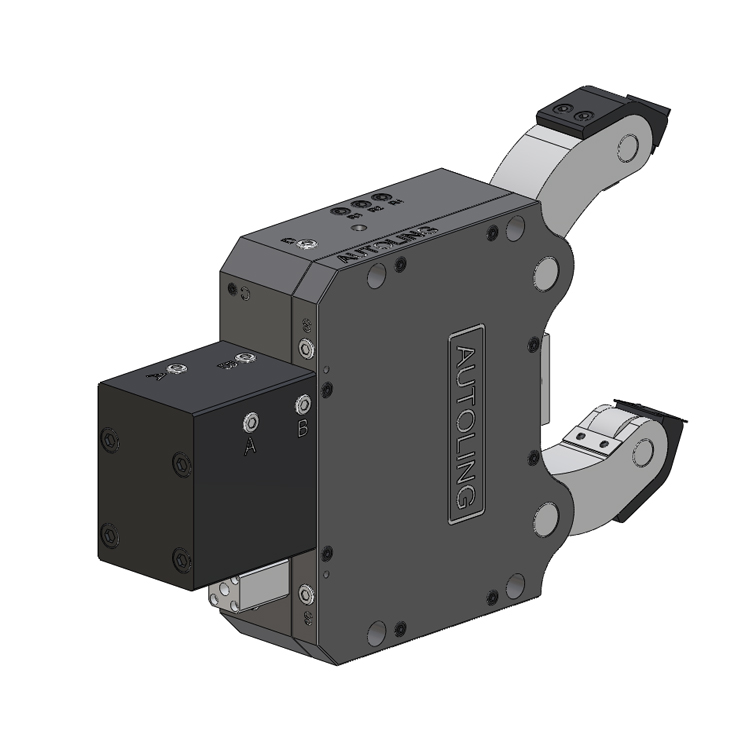

自動定心，垂直加載工件，便于機械手上下料，縮短加工時間，可有效清潔鐵屑，提高自動化生產線效率。
排水和壓縮空氣接口
3.2 號以下爲 G 1/8” 4 號以上爲 G 1/4”
油缸夾緊松開接口
3.2 號以下爲 G 1/4” 4 號以上爲 G 3/8”
*保留技術更改
*如需更詳細信息請索取圖紙

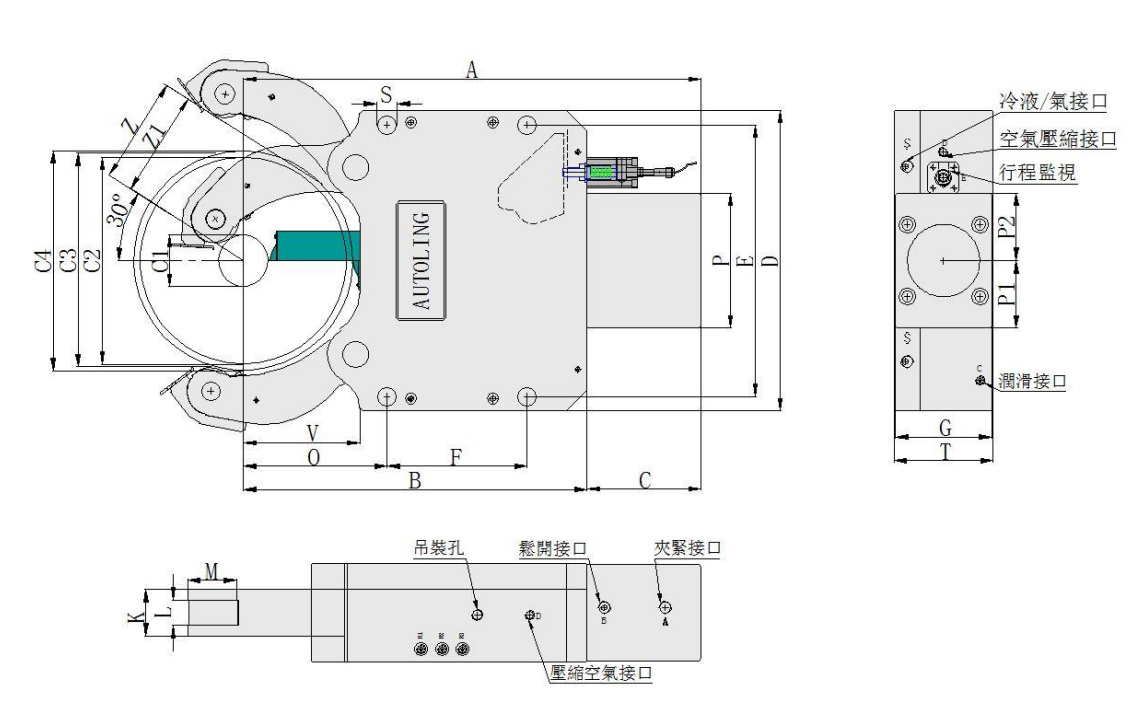

| AUTOLING型號尺寸 | SCR-A 1 | SCR-A 2 | SCR-A 3 | SCR-A 3.1 | SCR-A 4 | SCR-A 5 | SCR-A 6 | |
| 最小夾持直徑 | C1 | 4 | 8 | 12 | 20 | 30 | 48 | 160 |
| 最大夾持直徑 | C2 | 52 | 80 | 130 | 150 | 220 | 268 | 460 |
| 最大開口(不含防護罩) | C3 | 57 | 87 | 141 | 162 | 238 | 289 | 495 |
| 最大開口(含防護罩) | C4 | 53 | 81 | 136 | 158 | 232 | 284 | 489 |
| A | 208.5 | 279 | 427 | 435 | 609 | 686 | 980 | |
| B | 137 | 197 | 307 | 315 | 437 | 500 | 709 | |
| C | 71.5 | 82 | 120 | 120 | 172 | 186 | 271 | |
| D | 132 | 205 | 290 | 290 | 400 | 440 | 680 | |
| E | 118 | 170 | 262 | 262 | 365 | 400 | 610/640 | |
| F | 64 | 85 | 135 | 135 | 240 | 270 | 330 | |
| G | 55 | 68 | 93 | 93 | 110 | 145 | 150 | |
| O | 51 | 70 | 115 | 123 | 146 | 178 | 215 | |
| 手臂厚度 | K | 25 | 35 | 45 | 45 | 60 | 75 | 75 |
| 滾輪厚度 | L | 12 | 19 | 25 | 25 | 25 | 29 | 29 |
| 滾輪直徑 | M | 19 | 35 | 47 | 47 | 52 | 62 | 80 |
| P | 69 | 102 | 130 | 130 | 150 | 160 | 210 | |
| P1 | 32.5 | 51 | 65 | 65 | 75 | 80 | 105 | |
| P2 | 36.5 | 51 | 65 | 65 | 75 | 80 | 105 | |
| 固定螺栓 | S | 11 | 14 | 18 | 18 | 23 | 23 | 27 |
| T | 49 | 70 | 95 | 95 | 105 | 143 | 148 | |
| V | 42.5 | 54 | 89 | 97 | 128 | 160 | 175 | |
| Z | 26.5 | 41 | 66 | 74 | 111 | 135 | 230 | |
| Z1 | 24 | 34 | 60 | 74 | 106 | 130 | 225 | |
| 活塞面積 | cm2 | 8 | 19.5 | 38.5 | 38.5 | 63.5 | 78.5 | 132.5 |
| 操作油壓 最小/最大 | bar | 6/40 | 8/40 | 8/45 | 8/45 | 8/50 | 8/50 | 8/50 |
| 滾輪最大夾緊力 | dan | 100 | 350 | 1000 | 1000 | 1500 | 2000 | 3000 |
| 滾輪最大圓周線速 | m/min | 850 | 950 | 800 | 800 | 725 | 670 | 525 |
| 定心精度 | mm | 0.02 | 0.02 | 0.04 | 0.04 | 0.05 | 0.06 | 0.06 |
| 重複定位精度 | mm | 0.005 | 0.005 | 0.007 | 0.007 | 0.007 | 0.01 | 0.01 |
| 重量 | kg | 7 | 17 | 43 | 45 | 105 | 152 | 430 |
*可根據客戶要求非標定制*
