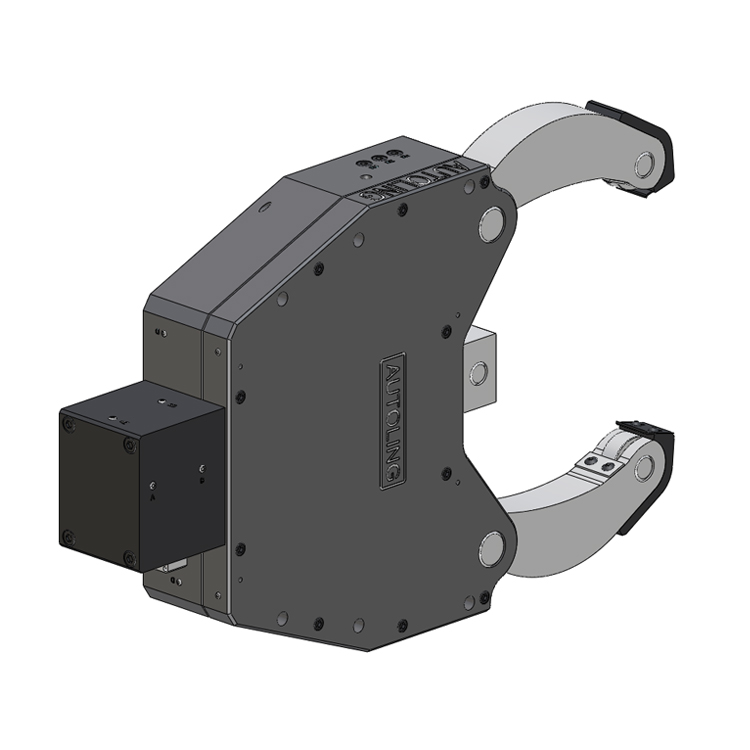

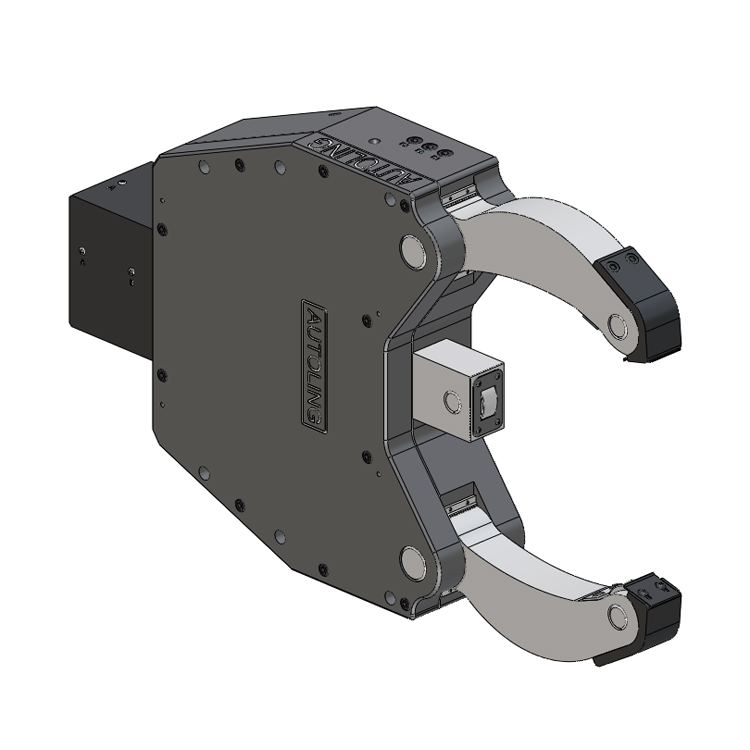

油壓自動定心，超重型支撐臂，可支撐超重超大型工件，船舶曲軸、風機電軸、重型鐵路、船用曲翼以及兵工廠等客戶的大型零件提供高精密支撐。
排水和壓縮空氣接口為 G 1/4” 油缸為 G 3/8”
*保留技術更改
*如需更詳細信息請索取圖紙

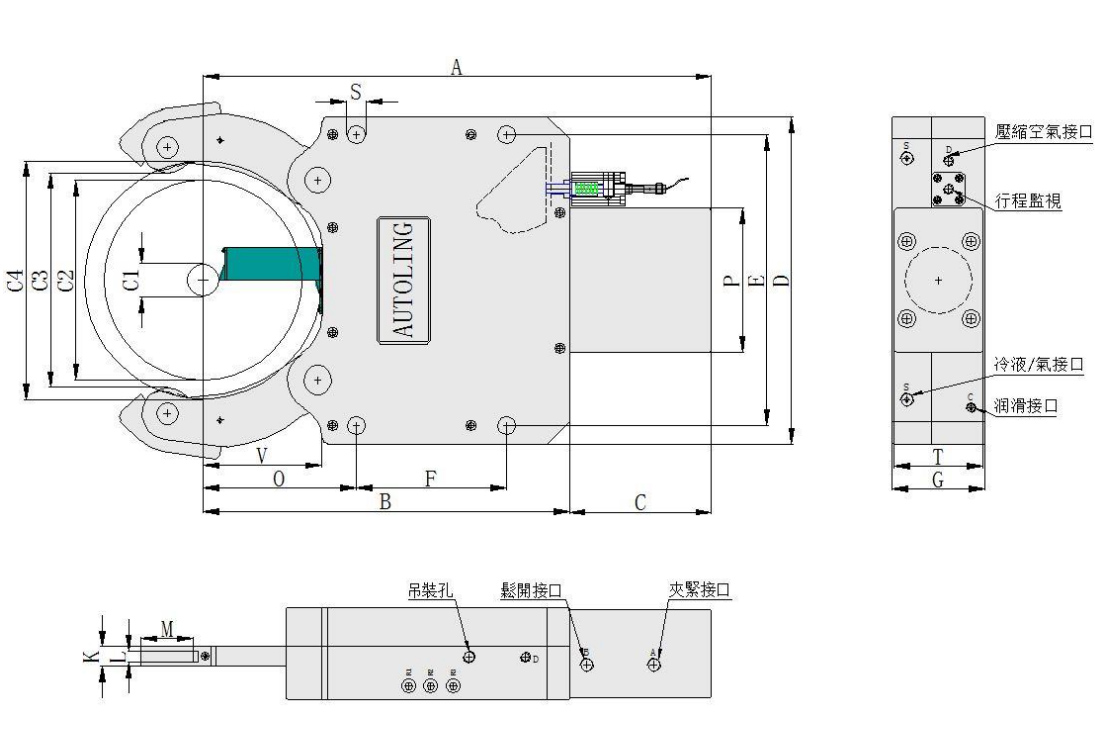

| AUTOLING型號尺寸 | SHD-100350-5T | SHD-100520-5.5T | SHD-220720-7T | SHD-6001050-18T | |
| 最小夾持直徑 | C1 | 100 | 100 | 220 | 600 |
| 最大夾持直徑 | C2 | 350 | 520 | 720 | 1050 |
| 最大開口 | C3 | 380 | 521 | 698 | 1050 |
| A | 907 | 1980 | 1466 | 1966 | |
| A1 | / | 1045 | 1045 | 1255 | |
| A2 | / | 100 | 100 | 145 | |
| B | 665 | 1105 | 1180 | 1390 | |
| D | 730 | 1110 | 1220 | 1500 | |
| E | 660 | 970 | 1120 | 1440 | |
| F | 140 | 525 | 280 | 310 | |
| Q | 180 | 265 | 240 | 310 | |
| G | 250 | 296 | 296 | 306 | |
| 手臂厚度 | K | 120 | 186 | 186 | 210 |
| 滾輪厚度 | L | 65 | 96 | 96 | 100 |
| 滾輪直徑 | M | 130 | 200 | 200 | 220 |
| P | 270 | 300 | 326 | 326 | |
| P1 | 125 | 150 | 138 | 138 | |
| P2 | 145 | 130 | 188 | 188 | |
| 固定螺栓 | / | 24 | 34 | 39 | 39 |
| 支撐臂固定孔 | S | 27 | 36 | 50 | 50 |
| T | 246 | 276 | 276 | 276 | |
| V | 202 | 289 | 370 | 620 | |
| 活塞面積 | cm2 | 87.9 | 78.5 | 314 | 314 |
| 操作油壓 最小/最大 | bar | 12/60 | 12/60 | 15/60 | 15/60 |
| 滾輪最大夾緊力/承重 | Dan/kg | 6200/5000 | 6500/5500 | 8500/7000 | 22000/18000 |
| 滾輪最大圓周線速度 | m/min | 600 | 550 | 200 | 200 |
| 定心精度 | mm | 0.03 | 0.05 | 0.08 | 0.08 |
| 重複定位精度 | mm | 0.01 | 0.02 | 0.03 | 0.04 |
| 重量 | kg | 580 | 850 | 2200 | 3000 |
*可根據客戶要求非標定制*
