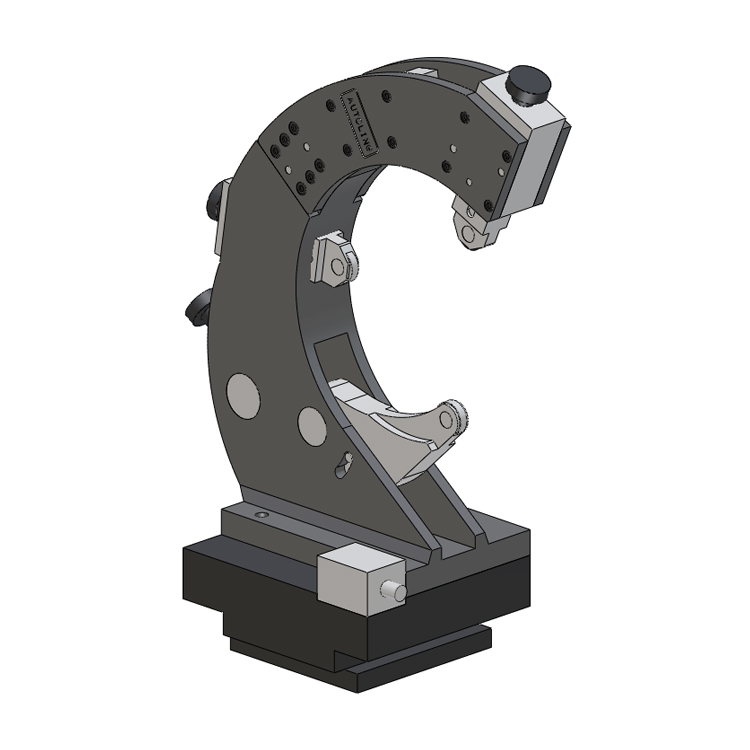

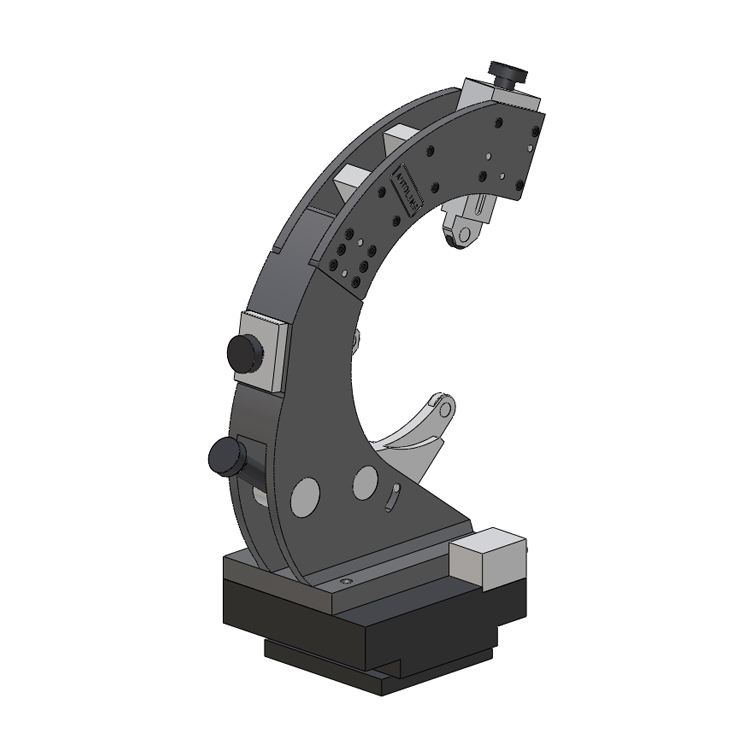

精密手動中心架、手動調節，薄壁件夾持不易變形，按客戶機床導軌尺寸定制，可為滾輪式夾持或磨塊式夾持，適用非自動化批量件及重型的零件生產加工。
*保留技術更改
*如需更詳細信息請索取圖紙

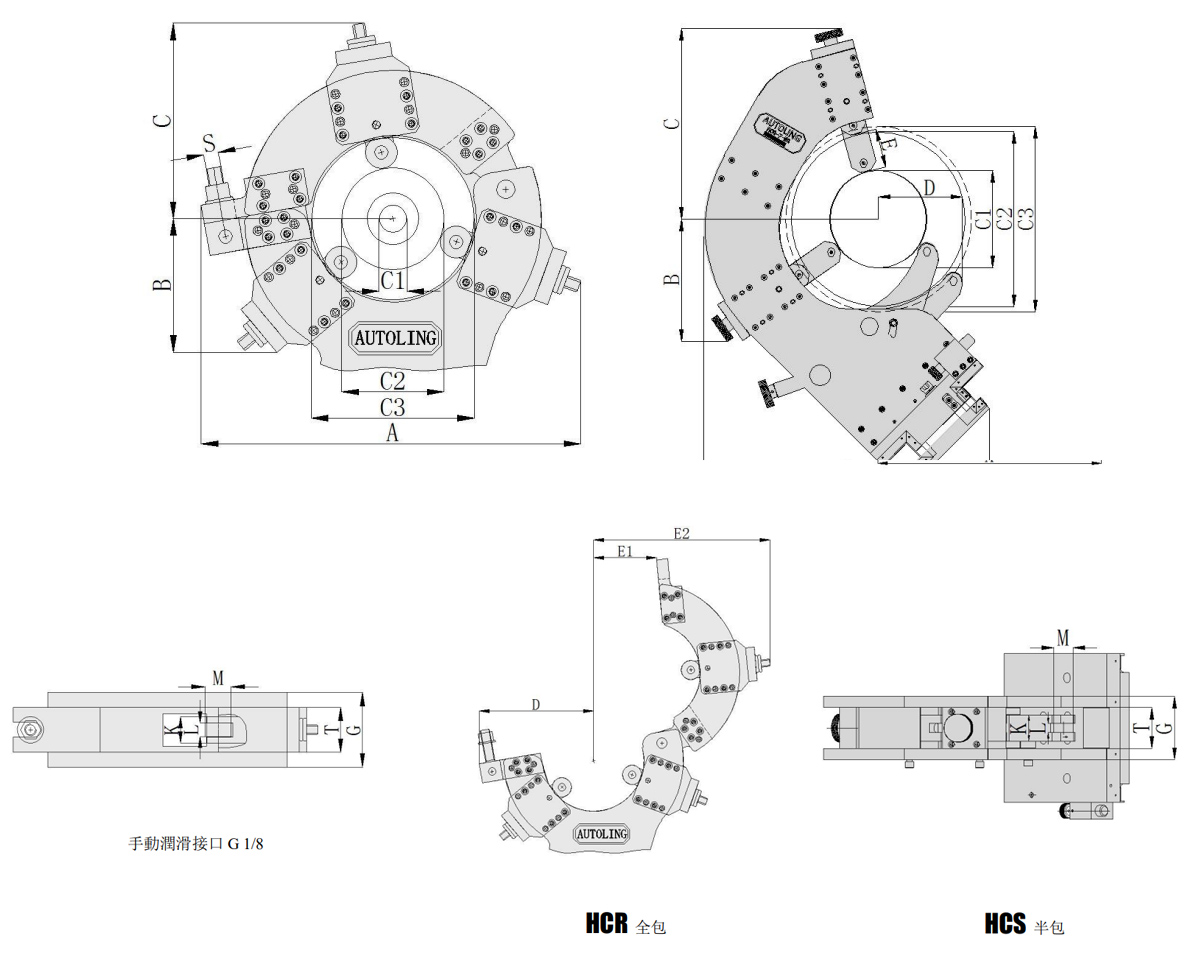

| AUTOLING型號尺寸 | HCR-1/HCS-1 | HCR-2/HCS-2 | HCR-3/HCS-3 | HCR-4/HCS-4 | HCR-5/HCS-5 | |
| 最小夾持直徑 | C1 | 12 | 30 | 50 | 50 | 100 |
| 最大夾持直徑 | C2 | 130 | 185 | 260 | 410 | 490 |
| 干涉直徑 | C3 | 140 | 190 | 270 | 420 | 450 |
| A | 320 | 440 | 530 | 640 | 800 | |
| B | 170 | 230 | 280 | 340 | 430 | |
| C | 120 | 165 | 200 | 240 | 300 | |
| D | 160 | 220 | 260 | 310 | 390 | |
| E1 | 95 | 140 | 170 | 200 | 255 | |
| E2 | 240 | 330 | 400 | 480 | 600 | |
| G | 100 | 125 | 140 | 140 | 160 | |
| 手臂厚度 | K | 35 | 45 | 55 | 65 | 75 |
| 滾輪厚度 | L | 19 | 20 | 25 | 28 | 35 |
| 滾輪直徑 | M | 35 | 47 | 52 | 62 | 65 |
| S | M12 | M16 | M20 | M20 | M24 | |
| T | 50 | 60 | 75 | 75 | 90 | |
| 滾輪最大圓周線速 | m/min | 850 | 900 | 725 | 725 | 715 |
| 重量 | kg | 35 | 45 | 58 | 70 | 90 |
*可根據客戶要求非標定制*
