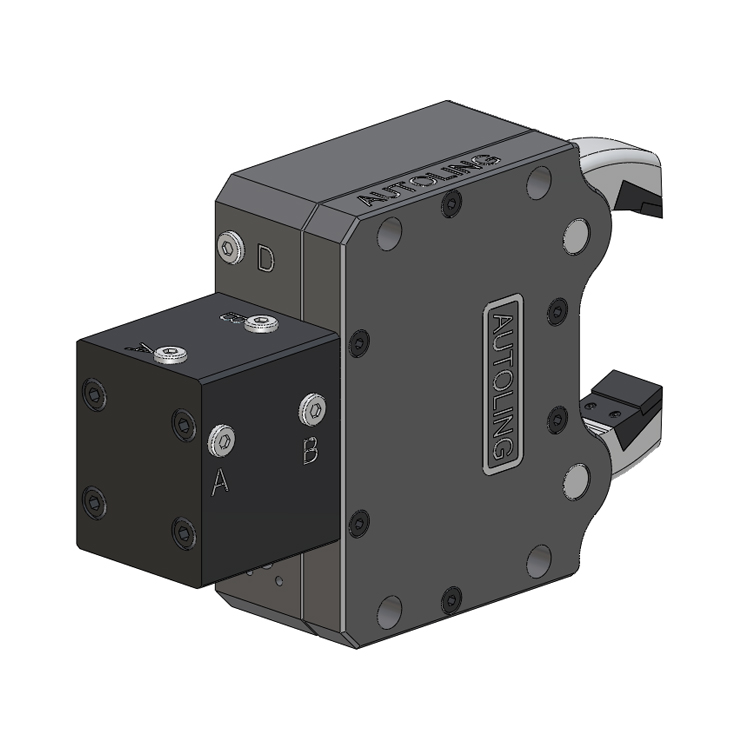

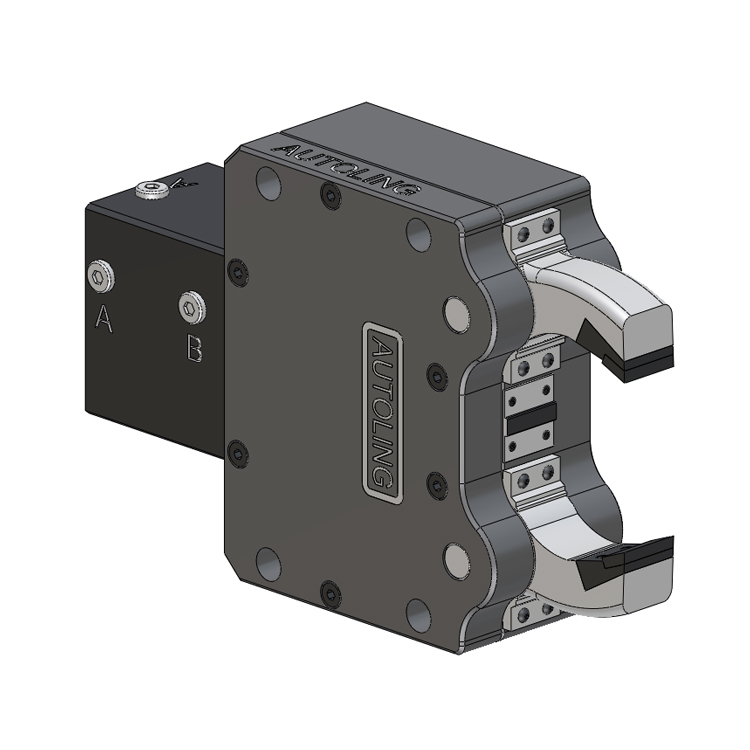

該系列幾乎適合于所有內外圓磨削、長細軸、凸輪軸、曲軸等標準磨削應用，我們也可提供訂制機型以滿足您對特殊工件的要求。
排水和壓縮空氣接口為 G 1/8” 潤滑接口為 G 1/8” 油缸接口為 G 1/4”
*保留技術更改
*如需更詳細信息請索取圖紙

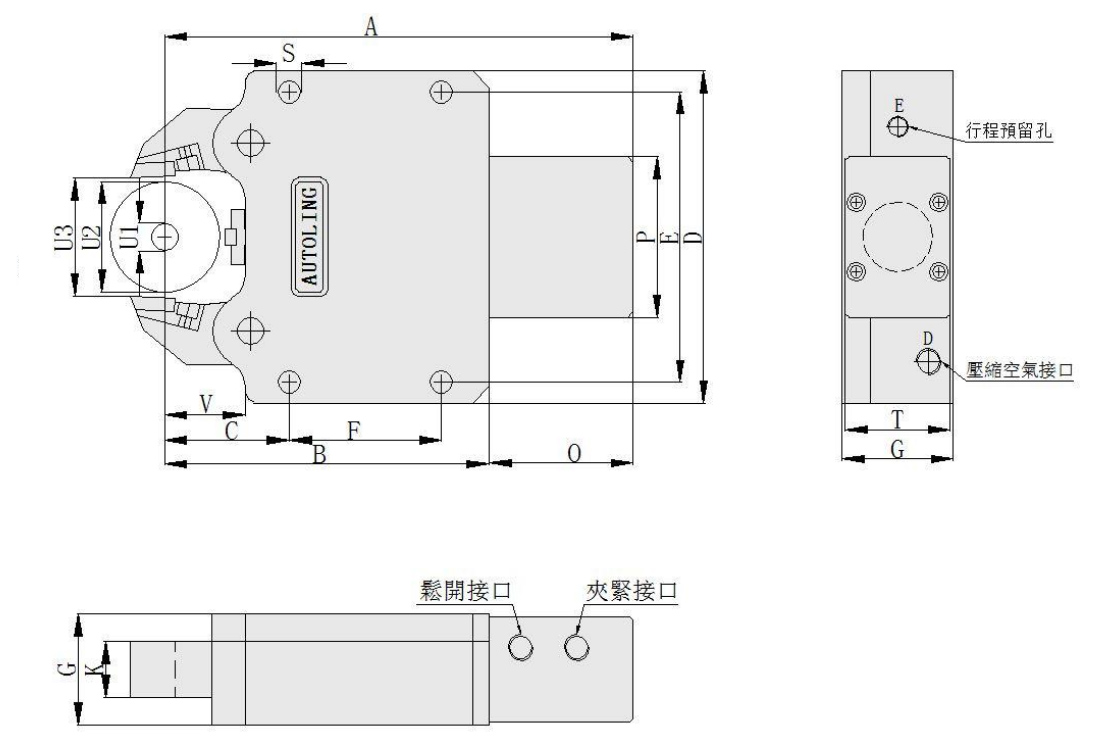

| AUTOLING型號尺寸 | GSP-1040 | GSP-1452 | GSP-2060 | GSP-10120 | |
| 最小夾持直徑 | U1 | 10 | 14 | 20 | 10 |
| 最大夾持直徑 | U2 | 40 | 52 | 60 | 120 |
| 最大開口直徑 | U3 | 44 | 56 | 64 | 124 |
| A | 170 | 195.5 | 195.5 | 430.5 | |
| B | 118 | 132.5 | 132.5 | 310 | |
| C | 45 | 50.5 | 50.5 | 115 | |
| D | 120 | 132 | 132 | 290 | |
| E | 105 | 118 | 118 | 262 | |
| F | 55 | 64 | 64 | 135 | |
| G | 40 | 44 | 44 | 65 | |
| K | 20 | 20 | 20 | 30 | |
| P | 58 | 65 | 65 | 132 | |
| V | 29 | 34 | 34 | 92 | |
| S | 9 | 11 | 11 | 18 | |
| T | 38 | 42 | 42 | 85 | |
| 最大軸向開口 | U3 | 42 | 54 | 54 | 122 |
| 接頭尺寸 | e | 1/8 | 1/4 | 1/4 | 1/4 |
| 油缸面積 | d | 4.9 | 8 | 8 | 38.5 |
| 操作壓力，最小/最大 | bar | 6/25 | 6/25 | 6/25 | 6/25 |
| 最大操作壓力 | bar | 25 | 25 | 25 | 25 |
| 6bar時的夾緊壓力/輥筒 | dan | 15 | 25 | 25 | 60 |
| 最大夾緊力 | dan | 100 | 100 | 100 | 1000 |
| 重複定位精度 | ±/mm | 0.002 | 0.002 | 0.003 | 0.003 |
| 重量 | kg | 5.8 | 7 | 15 | 37 |
*可根據客戶要求非標定制*
