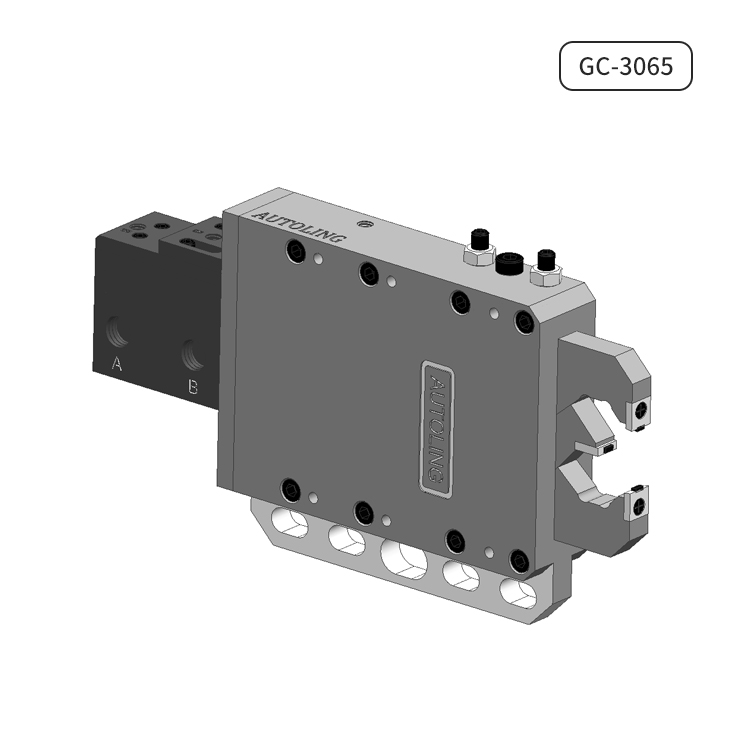

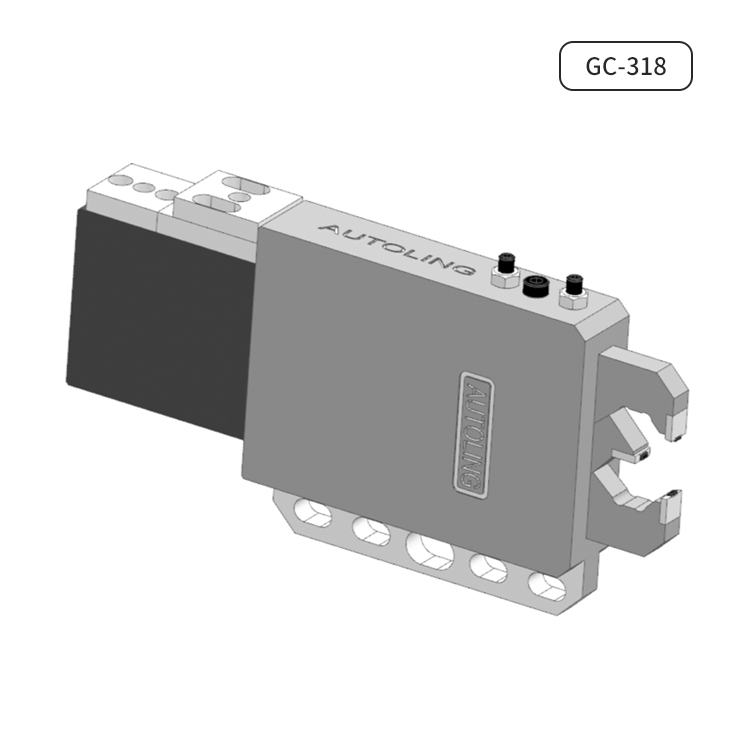

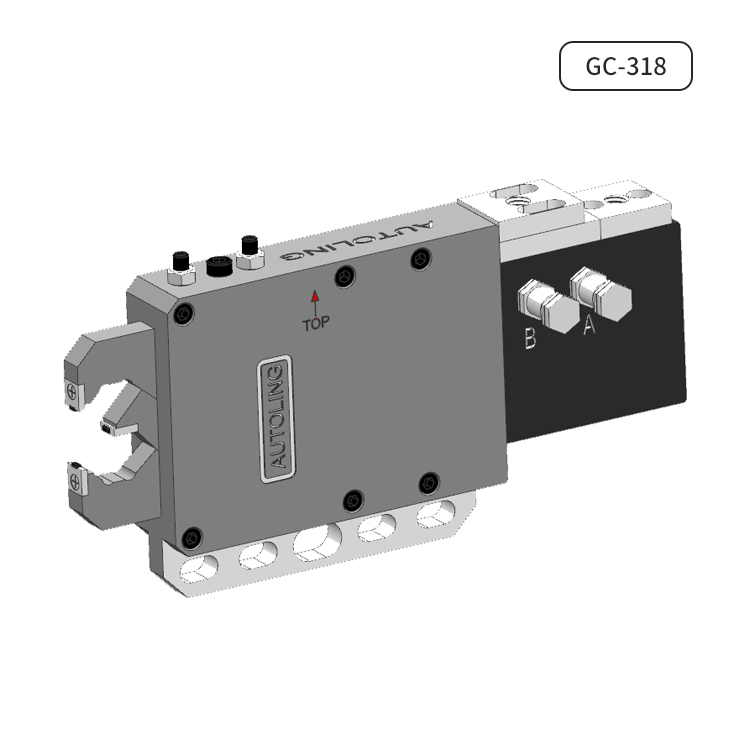

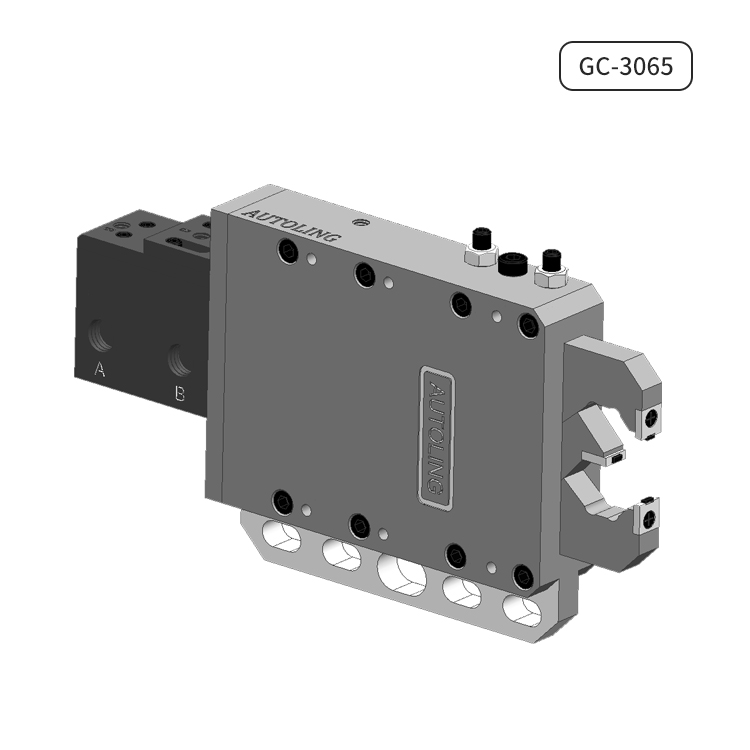

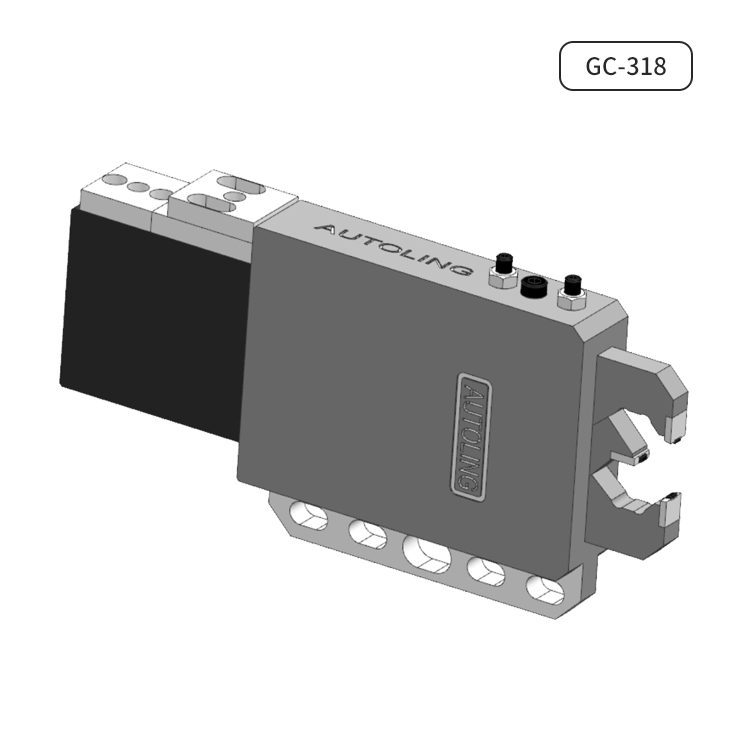

高精密并專門設計的可伸縮臂，便于自動化垂直裝載工件，用于內外圓、長細軸、凸輪軸、曲輪軸等工件的精密磨削，內部防塵處理，長壽命，易維護，顯著提高生產效率。
排水和壓縮空氣接口為 G 1/8” 潤滑接口為 G 1/8” 油缸接口為 G 1/4”
*保留技術更改

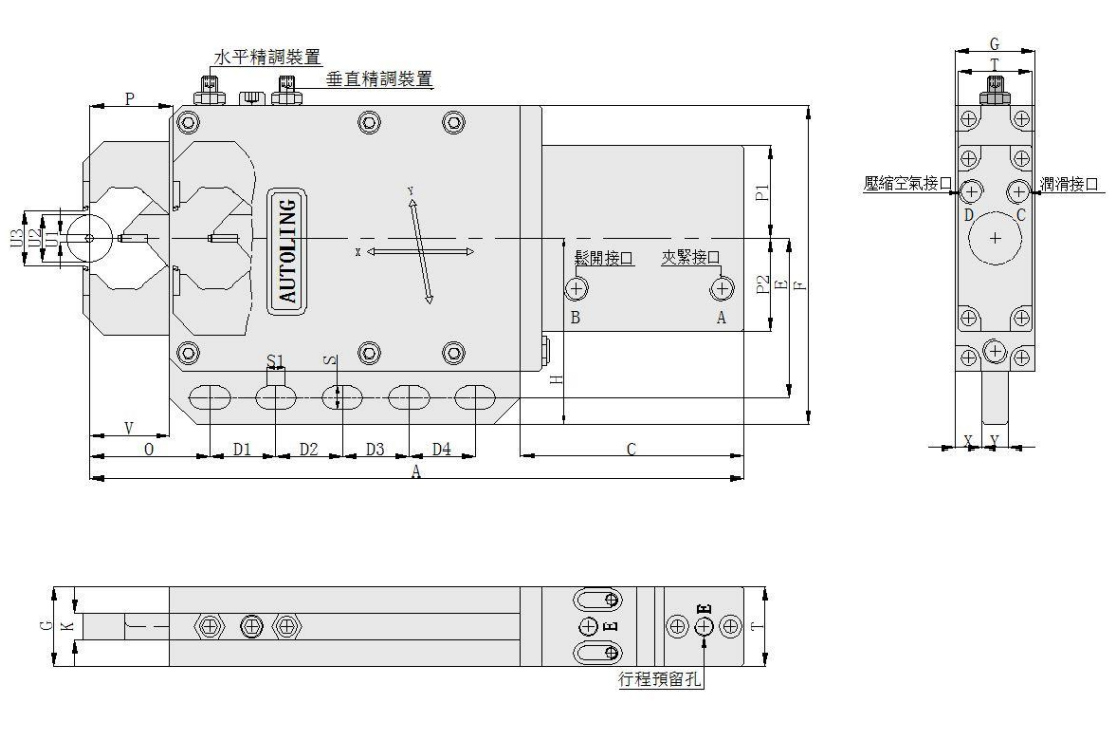

*如需更詳細信息請索取圖紙
| AUTOLING型號尺寸 | GC-318 | GC- 125 | GC-235 | GC-360 | GC-460 | GC-6090 | GC-80110 | GC-100130 | |
| 最小夾持直徑 | U1 | 3 | 10 | 20 | 30 | 45 | 60 | 80 | 100 |
| 最大夾持直徑 | U2 | 18 | 25 | 35 | 60 | 60 | 90 | 110 | 130 |
| U3 | 20.6 | 29 | 38.5 | 64 | 64 | 96 | 116 | 138 | |
| A | 246 | 259 | 265 | 332 | 351 | 480 | 446 | 558 | |
| G | 30 | 30 | 40 | 60 | 62 | 62 | 55 | 55 | |
| F | 120 | 165 | 158 | 150 | 166.2 | 228 | 254 | 216 | |
| H | 70 | 35 | 95 | 100 | 95 | 125 | 125 | 108 | |
| Y | 19 | 10 | 10 | 20 | 19 | 22 | 30 | 19 | |
| C | 88 | 88 | 55.8 | 88.4 | 88.4 | 88 | 88.4 | 88 | |
| D1 | 30.5 | 30 | 25 | 31.4 | 31.8 | 33 | 32.8 | 35 | |
| D2 | 30.5 | 30 | 25 | 27.4 | 27.3 | 27.8 | 28.7 | 28 | |
| D3 | 30.5 | 30 | 25 | 27.3 | 27.4 | 27.6 | 27.6 | 27.6 | |
| D4 | 30.5 | 30 | 25 | 31.7 | 31.7 | 31.7 | 31.7 | 31.7 | |
| O | 45 | 39.5 | 62 | 70 | 70 | 85 | 116 | 150 | |
| K | 10 | 10 | 18 | 20 | 19 | 22 | 30 | 19 | |
| P | 31 | 16 | 36.7 | 22 | 42 | 53.5 | 55 | 44 | |
| P1 | 70 | 35 | 35 | 44 | 42 | 43 | 42 | 43 | |
| P2 | 55 | 35 | 35 | 44 | 35 | 35 | 35 | 35 | |
| S | 13.5 | 13.5 | 9 | 12.5 | 12.4 | 12.5 | 12.5 | 12.5 | |
| S1 | 7 | 7 | 7 | 14 | 12 | 12 | 12 | 12 | |
| T | 30 | 29 | 14 | 58 | 26 | 62 | 70 | 30 | |
| V | 30 | 16 | 22 | 40 | 42 | 53.5 | 55 | 105 | |
| X | 10 | 10 | 10 | 20 | 13 | 19 | 15 | 19 | |
| 活塞面積 | cm2 | 7.85 | 12.6 | 2.01 | 7.07 | 7.07 | 7.07 | 7.07 | 7.07 |
| 操作油壓 最小/最大 | bar | 5/30 | 5/30 | 5/30 | 5/30 | 5/30 | 5/30 | 5/30 | 5/30 |
| 重複定位精度 | ±/mm | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 |
| 重量 | kg | 4.2 | 4.5 | 4.8 | 11 | 11.8 | 33 | 46 | 62 |
*可根據客戶要求非標定制*
