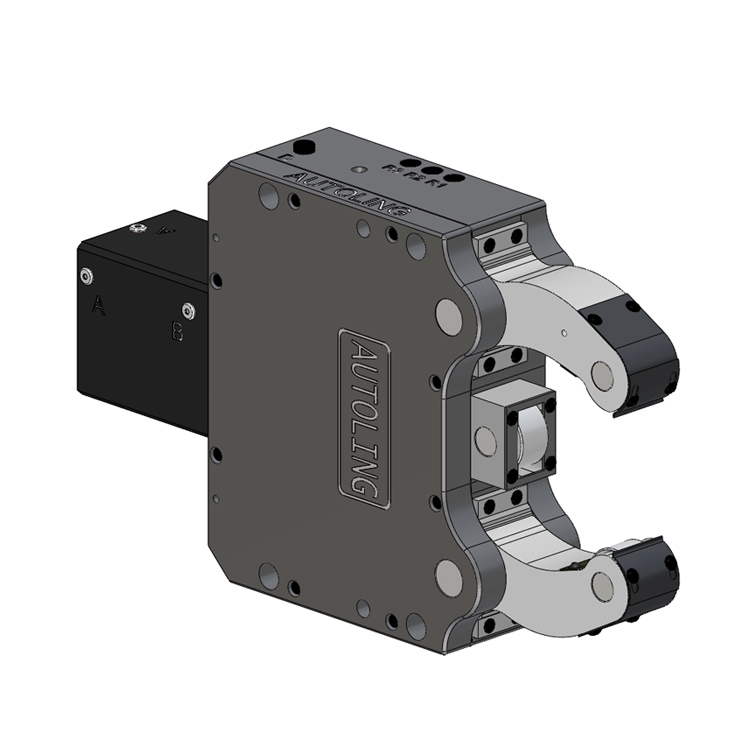

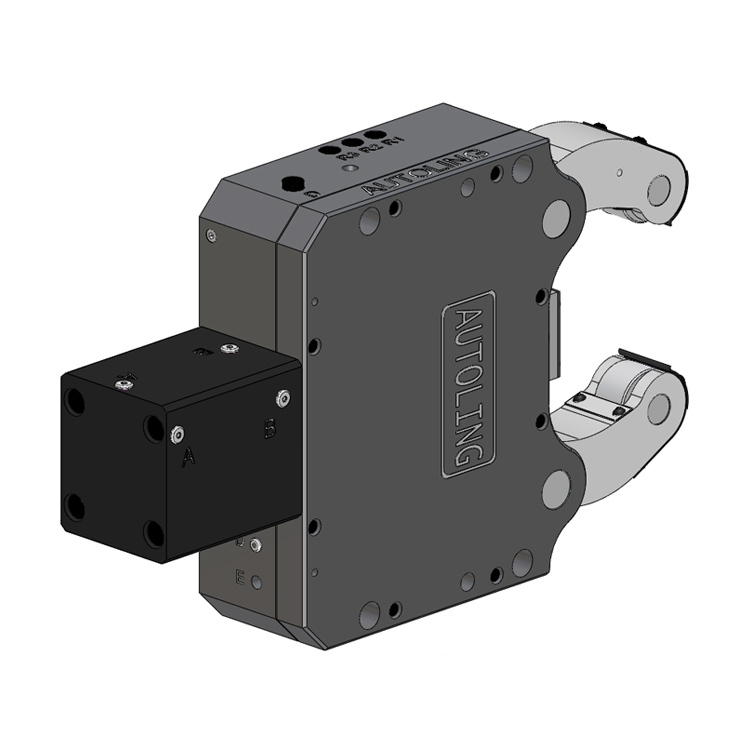

可編程、自定心油壓中心架，可在平面機床、斜面機床、 線軌機床和CNC等大多數機床上工作，并可根據客戶的要求提供安裝支架（固定式 和跟刀式）與調試工作
排水和壓縮空氣接口
3.2 號以下為 G 1/8” 4 號以上為 G 1/4”
油缸夾緊松開接口
3.2 號以下為 G 1/4” 4 號以上為 G 3/8”
*保留技術更改
*如需更詳細信息請索取圖紙

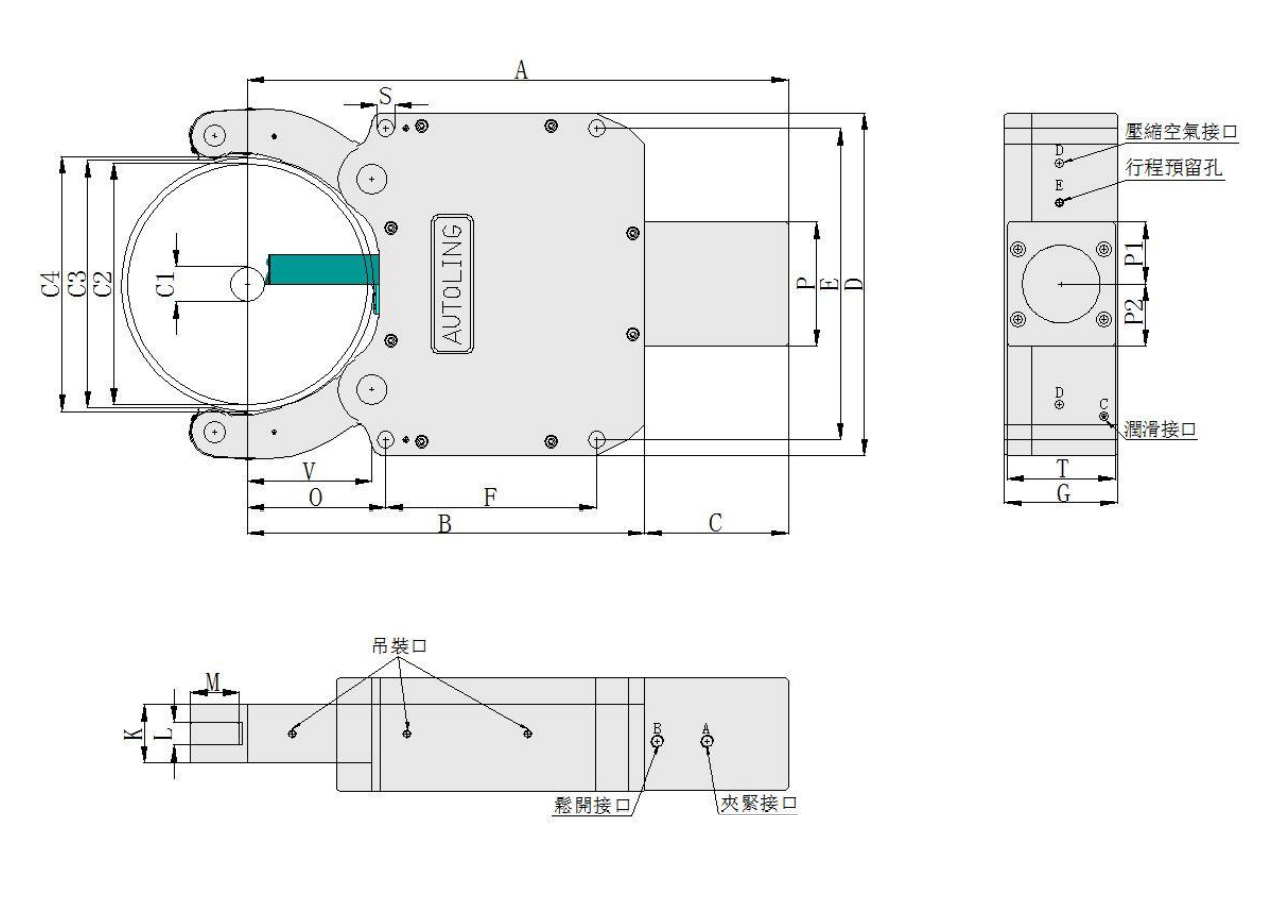

| AUTOLING型號尺寸 | TSC-0 | TSC-1 | TSC-2 | TSC-3 | TSC-3.1 | TSC-3.2 | TSC-4 | TSC-5 | TSC-5.1 | TSC-6 | |
| 最小夾持直徑 | C1 | 4 | 6 | 8 | 12 | 20 | 50 | 30 | 45 | 85 | 120 |
| 最大夾持直徑 | C2 | 45 | 65 | 102 | 152 | 165 | 200 | 245 | 310 | 350 | 460 |
| 最大開口(不含防護罩) | C3 | 46 | 71 | 104 | 157 | 182 | 210 | 248 | 318 | 360 | 462 |
| 最大開口(含防護罩) | C4 | 46 | 71 | 104 | 155 | 172 | 213 | 246 | 320 | 358 | 462 |
| A | 168 | 202 | 279 | 427 | 440 | 456 | 603 | 695 | 747 | 945 | |
| B | 117 | 135 | 197 | 307 | 315 | 330 | 448 | 510 | 530 | 709 | |
| C | 51 | 67 | 82 | 120 | 125 | 125 | 155 | 184.5 | 217 | 236 | |
| D | 120 | 135 | 205 | 290 | 290 | 290 | 405 | 440 | 440 | 680 | |
| E | 105 | 118 | 170 | 262 | 262 | 262 | 365 | 400 | 400 | 610 | |
| F | 55 | 64 | 85 | 135 | 135 | 135 | 240 | 270 | 167 | 330 | |
| G | 48 | 55 | 70 | 95 | 95 | 95 | 110 | 145 | 145 | 150 | |
| O | 45 | 51 | 70 | 115 | 123 | 138 | 146 | 178 | 243 | 215 | |
| 手臂厚度 | K | 18 | 25 | 35 | 45 | 45 | 45 | 60 | 75 | 75 | 75 |
| 滾輪厚度 | L | 7 | 12 | 19 | 25 | 25 | 25 | 25 | 29 | 29 | 29 |
| 滾輪直徑 | M | 17 | 19 | 35 | 47 | 47 | 47 | 52 | 62 | 62 | 80 |
| P | 58 | 58 | 102 | 130 | 130 | 130 | 150 | 160 | 165 | 210 | |
| P1 | 34 | 25 | 51 | 55 | 65 | 65 | 75 | 80 | 82.5 | 105 | |
| P2 | 24 | 33 | 51 | 75 | 65 | 65 | 75 | 80 | 82.5 | 105 | |
| 固定螺栓孔徑 | S | 9 | 11 | 14 | 18 | 18 | 18 | 23 | 23 | 23 | 27 |
| T | 46 | 53 | 68 | 93 | 93 | 93 | 105 | 143 | 143 | 148 | |
| V | 30 | 37 | 54 | 89 | 97 | 112 | 128 | 160 | 180 | 185 | |
| 活塞面積 | cm2 | 8 | 8 | 19.6 | 38.5 | 38.5 | 38.5 | 63.5 | 78.5 | 78.5 | 113 |
| 操作油壓 最小/最大 | bar | 6/40 | 8/40 | 8/40 | 8/45 | 8/45 | 8/45 | 8/50 | 8/50 | 8/50 | 8/50 |
| 滾輪最大夾緊力 | dan | 110 | 168 | 459 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 |
| 滾輪最大圓周線速度 | m/min | 900 | 850 | 800 | 725 | 725 | 725 | 715 | 700 | 700 | 685 |
| 定心精度 | mm | 0.02 | 0.02 | 0.02 | 0.04 | 0.04 | 0.04 | 0.04 | 0.06 | 0.06 | 0.06 |
| 重複定位精度 | mm | 0.005 | 0.005 | 0.005 | 0.007 | 0.007 | 0.007 | 0.007 | 0.01 | 0.01 | 0.01 |
| 重量 | kg | 4.5 | 8 | 17 | 50 | 51 | 59 | 103 | 168 | 170 | 400 |
*可根據客戶要求非標定制*
