當前位置：首頁 > 產品目錄 > 車削油壓中心架

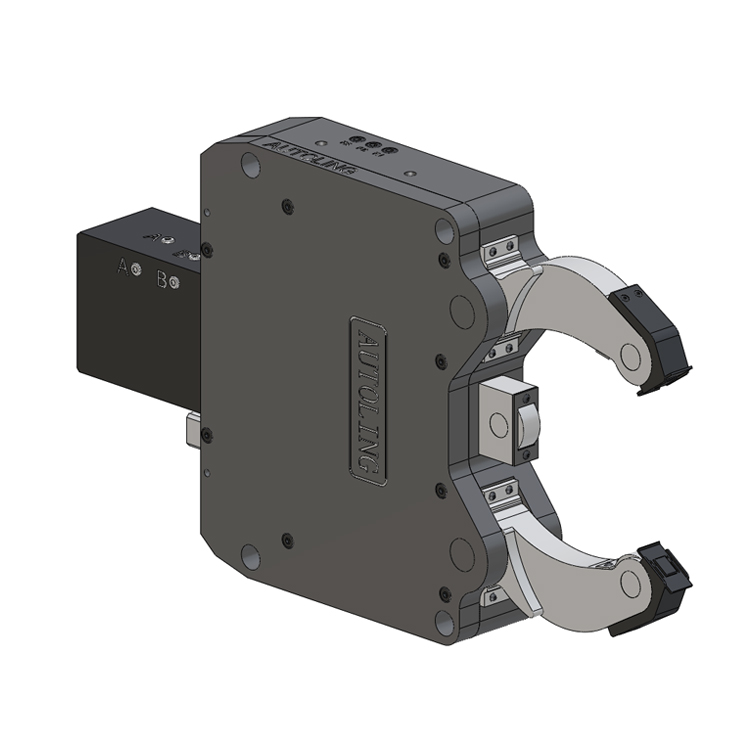

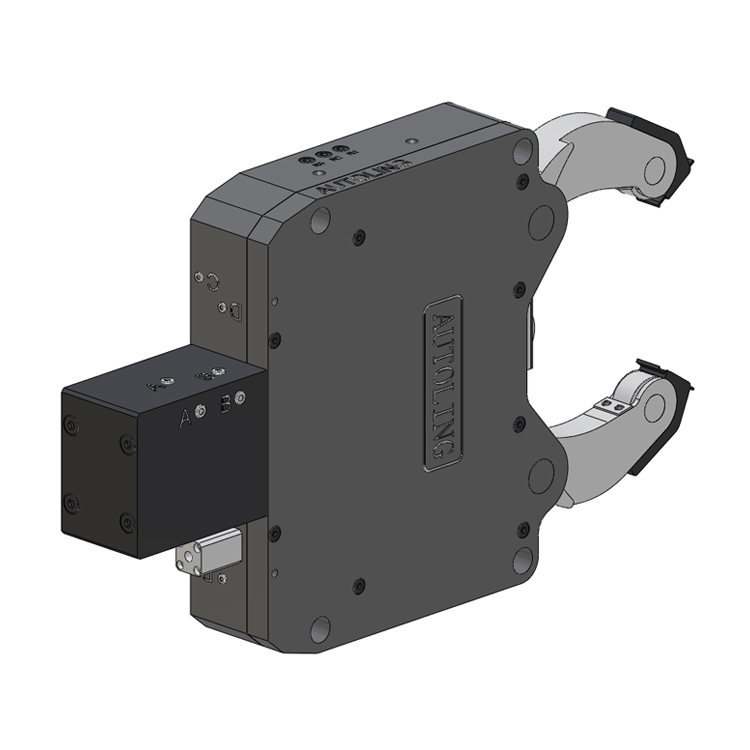

曲軸、凸輪軸中心架

型號 ：SCT-114、SCT-118、SCT-215、SCT-218、SCT-220、SCT-222、SCT-318、SCT-322、SCT-419、SCT-422、SCT-429、SCT-530
范圍：?10-290mm

全密封、帶吹起孔和限位開關的封閉式油壓中心架，低維修率，防塵、防切削液。適合狹小空間的工件夾持，夾持臂較薄如曲軸、凸輪軸的加工，可為汽車、重型鐵路、船用曲翼以及兵工廠等客戶的零件提供高精密加工。

型錄下載

潤滑和壓縮氣體接口：

220 以下為 G1/8，419 以上為 G1/4,

噴水接口:

220 以下為 G 1/8”，318 以上為 G1

*保留技術更改

*如需更詳細信息請索取圖紙

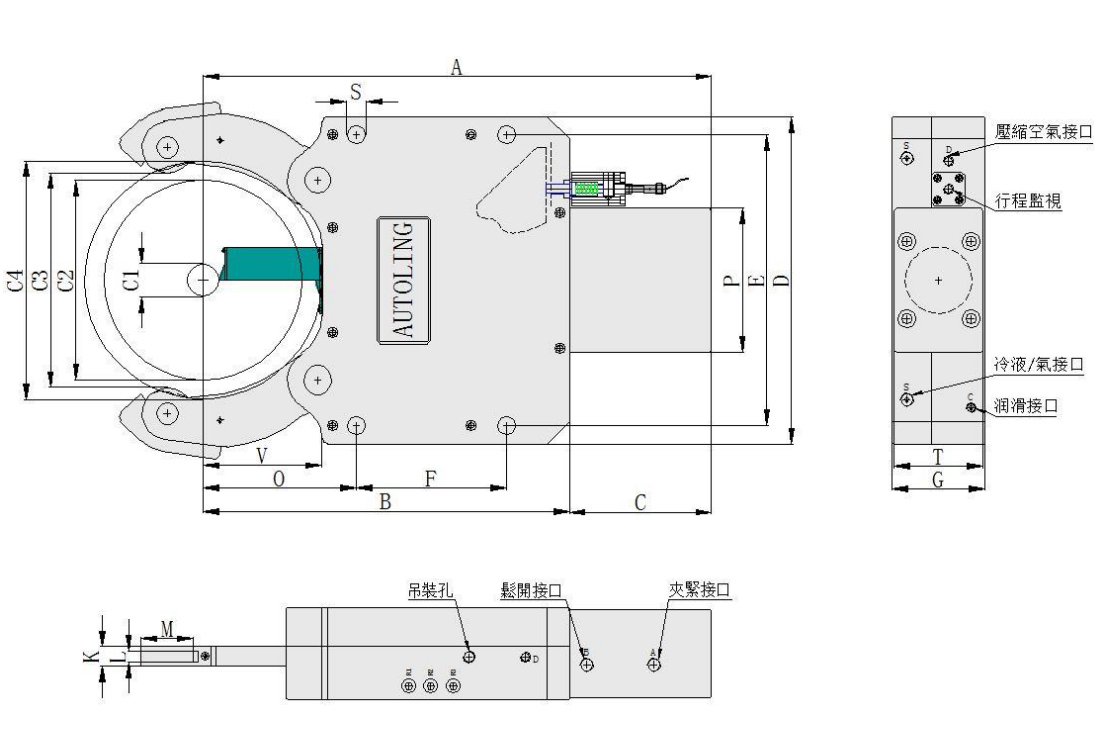

AUTOLING型號尺寸		SCT 114	SCT 118	SCT 215	SCT 218	SCT 220	SCT 222	SCT 318	SCT 322	SCT 419	SCT 422	SCT 429	SCT 530
最小夾持直徑	C1	10	10	16	8	8	20	30	30	30	30	30	70
最大夾持直徑	C2	45	65	102	102	102	102	180	180	245	245	245	290
最大清理直徑	C3	46	66	106	104	104	106	193	190	253	253	253	318
最大幹涉直徑	C4	52	71	116	114	114	116	210	215	282	282	282	370
	A	165	200	275	279	279	275	458	455	602	602	602	703
	B	117	133	197	197	197	197	330	330	448	448	448	510
	C	48	67	70	82	82	82	128	128	154	154	154	178
	D	120	132	195	205	205	195	295	295	405	405	405	440
	E	105	118	170	170	170	170	262	262	365	365	365	400
	F	55	64	85	85	85	85	135	135	240	240	240	270
	G	44	48	50	53	55	55	83	87	92	92	99	110
	O	45	50.5	70	70	70	70	138	138	146	146	146	184.5
手臂厚度	K	14	18	15	18	20	22	18	22	19	22	29	30
滾輪厚度	L	6.5	9	8	10	13	13	10	13	10	13	16	16
滾輪直徑	M	17	19	35	35	35	35	47	47	52	52	52	62
	P	58	65	85	85	85	85	130	130	130	130	130	160
固定螺栓孔徑	S	9	11	14	14	14	14	18	18	23	23	23	23
	T	43	46	48	50	50	50	80	84	90	90	97	105
	V	29	36.5	53	54	54	54	107	97	128	128	128	160
活塞面積	cm2	8	8	12.5	12.5	12.5	12.5	28.2	28.2	28.2	28.2	28.2	63.5
操作油壓最小/最大	bar	5/30	5/30	8/40	8/40	8/40	8/40	8/40	8/40	8/50	8/50	8/50	8/50
滾輪最大夾緊力	dan	100	150	210	270	350	350	550	680	650	750	750	1100
滾輪最大圓周線速度	m/min	800	800	800	800	800	800	750	750	715	715	715	700
定心精度	mm	0.02	0.02	0.02	0.03	0.03	0.03	0.04	0.04	0.05	0.06	0.06	0.07
重複定位精度	mm	0.005	0.005	0.005	0.007	0.007	0.007	0.007	0.007	0.008	0.01	0.01	0.01
重量	kg	5	6	13	14	14	15	31	35	78	78	90	125

*可根據客戶要求非標定制*


