當前位置：首頁 > 產(chǎn)品目錄 > 車削油壓中心架

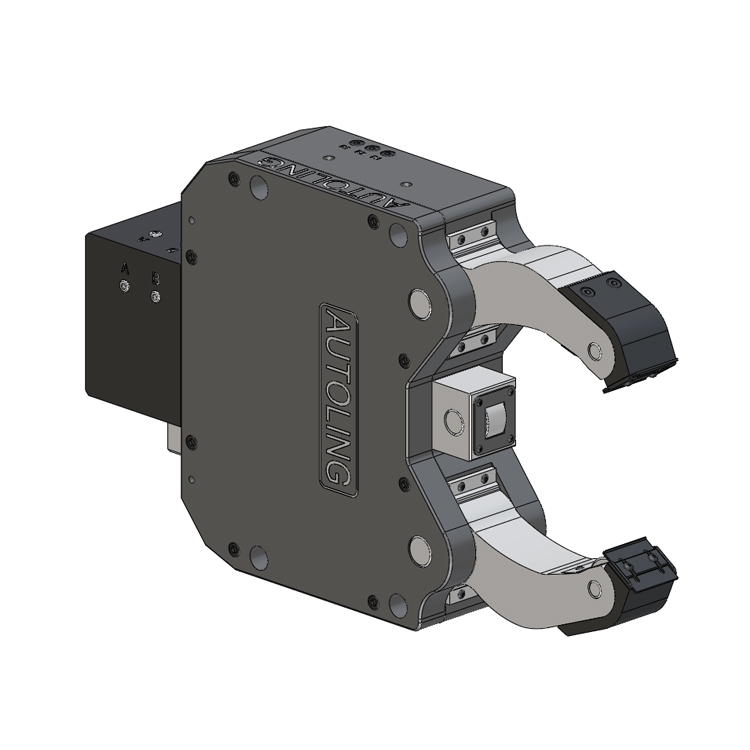

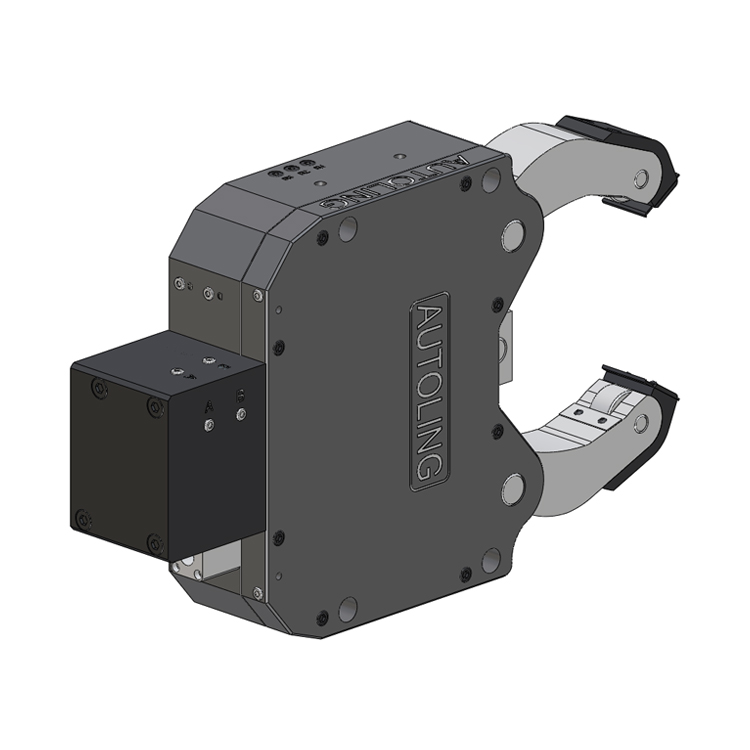

緊湊中心架

型號：TC-3、TC-4、TC-4.1、TC-5、TC-5.1、TC-6、TC-6.1、TC-7
范圍：?30-630mm

自動定心，緊湊型設計，中心架整體小巧精緻，所需空間更小，便于安裝，超大夾持范圍，可非標定制。

型錄下載

排水和壓縮空氣接口 G 1/4”

3號的油缸接口為 G 1/4”

4號以上的油缸接口為 G 3/8”

*保留技術更改

*如需更詳細信息請索取圖紙

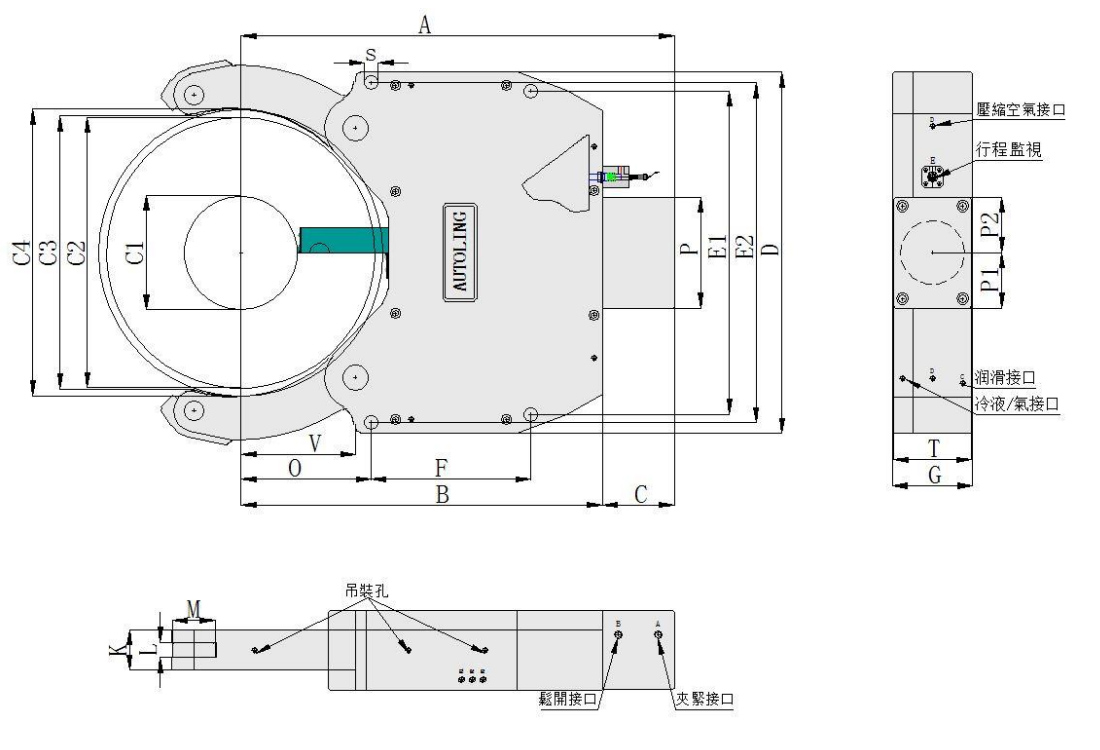

AUTOLING型號尺寸		TC-3	TC-4	TC-4.1	TC-5	TC-5.1	TC-6	TC-6.1	TC-7
最小夾持直徑	C1	65	58	90	80	100	135	215	220
最大夾持直徑	C2	235	280	330	390	410	460	510	630
最大開口(不含防護罩)	C3	256	285	335	400	424	465	514	642
最大開口(含防護罩)	C4	245	291	343	565	438	473	540	670
	A	445	573	612	753	763	816	816	1120
	B	357	450	490	607	615	670	680	950
	C	88	123	122	148	146	146	135.5	170
	D	345	400	400	485	485	680	680	900
	E1	313	360	360	445	445	610	610	730
	E2	313	360	360	445	445	640	640	810
	F	140	180	180	240	240	330	330	440
	G	105	125	125	150	150	150	150	190
	O	150	168	198	230	240	215	245	375
手臂厚度	K	45	60	60	75	75	75	75	100
滾輪厚度	L	25	25	25	29	29	29	29	32
滾輪直徑	M	47	52	52	62	62	80	80	100
	P	154	158	158	170	170	210	210	270
	P1	92	79	79	75	75	105	105	135
	P2	62	79	79	95	95	105	105	135
	S	18	23	23	23	23	27	27	35
	T	103	123	123	148	148	148	148	188
	V	115	140	170	185	209	185	215	290
活塞面積	cm2	38.5	63	63	78	78	113	113	176.6
操作油壓最小/最大	bar	8/45	8/50	8/50	8/50	10/50	10/50	10/50	12/50
滾輪最大夾緊力	dan	1020	1500	1500	2000	2000	3000	3000	4000
滾輪最大圓周線速	m/min	725	750	750	700	700	700	700	630
定心精度	mm	0.02	0.02	0.02	0.06	0.06	0.06	0.06	0.08
重複定位精度	mm	0.007	0.007	0.007	0.01	0.01	0.01	0.02	0.03
重量	kg	64	114	116	209	209	335	330	1100

*可根據(jù)客戶要求非標定制*


